BILLmanager , интегрированный с vCloud Director (NSX-T), поддерживает управление сетями виртуального дата-центра (далее ВДЦ). Для управления сетями и маршрутизаторами перейдите в раздел Товары/Услуги → Виртуальный ДЦ → кнопки Сети и Маршрутизаторы. Эти формы доступны клиенту и провайдеру услуг.
Сетевые ресурсы — специальные ресурсы в BILLmanager , которые клиент использует для управления сетями ВДЦ. Типы доступных сетевых ресурсов и их количество настраивает провайдер в содержании тарифа в разделе Продукты → Тарифные планы → кнопка Конфиг.
При открытии услуг обработчик автоматически создаёт в vCloud Director (NSX-T) сеть организации с префиксом orgnet- и маршрутизатор с названием вида edge-<имя ВДЦ>.
Настройка сети
Чтобы добавить сеть, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка Сети → кнопка Создать:
- Наименование — укажите уникальное название сети.
- vApp — тип сети. Поддерживается два типа:
- сеть vApp — доступна только внутри выбранного vApp;
- сеть уровня организации — к сети организации подключаются все сетевые объекты вашей организации.
- Подключить к Edge Gateway — маршрутизатор ВДЦ (Edge Gateway на стороне vCloud Director), к которому будет подключена сеть при создании.
- Шлюз — IP-адрес маршрутизатора сети.
- Маска сети.
- Первичный/Вторичный DNS — IP-адреса серверов имён.
- DNS суффикс.
- Пул IP-адресов — пул IP-адресов сети. Можно указывать отдельные адреса или диапазоны адресов. Диапазоны указываются через пробел или перенос строки.
Правила настройки
При настройке сети учитывайте условия:
- адрес шлюза не может быть первым и последним адресом в сети. Например, нельзя указывать адрес 192.168.1.0 или 192.168.1.255;
- диапазон адресов, заданный маской сети, должен включать не меньше четырёх IP;
- пул адресов не может содержать больше 65535 адресов;
- пул адресов сети не должен содержать IP-адреса из пула адресов DHCP-сервера маршрутизатора;
- пул адресов должен входить в диапазон сети, которая определена адресом шлюза и маской сети;
- в пуле не должны быть указаны адреса шлюза и широковещательный адрес (максимальный адрес сети).
Правила изменения пула адресов
При изменении пула IP-адресов сети учитывайте правила:
- при расширении пула невозможно включить в него:
- исходный адрес правила DNAT, который не входил в пул;
- адрес сервера балансировщика нагрузки (БН), который не входил в пул;
- при уменьшении пула невозможно исключить из него:
- исходный адрес правила DNAT, который входил в пул;
- при расширении пула невозможно включить в него:
- адрес сервера БН, который входил в пул;
- адреса виртуальных серверов, которые входили в пул.
Правила удаления
На удаление сети действуют условия:
- удаляемая сеть не должна иметь подключений к виртуальным машинам (далее ВМ);
- сеть, которая использовалась хотя бы один раз, может быть удалена только вместе с vApp. Для этого удалите все ВМ внутри vApp;
- невозможно удалить сети, к которым подключены сети vApp.
Вместе с сетью будут удалены:
- привязанные к ней правила DHCP;
- привязанные к ней правила NAT;
- серверы БН;
- привязки VPN к сети. Если у VPN не останется привязок, то он будет удалён.
Настройка маршрутизатора
Чтобы добавить маршрутизатор, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка Маршрутизаторы → кнопка Создать:
- Наименование маршрутизатора.

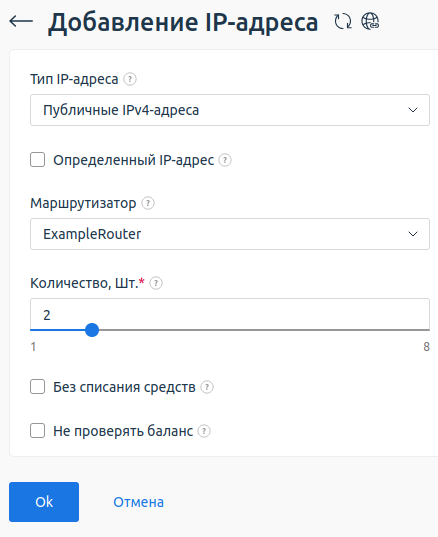

К маршрутизатору можно привязать IP-адреса при их заказе. Чтобы добавить IP-адреса, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка IP-адреса → кнопка Заказать:
- Тип IP-адреса — выберите тип IP-адреса. Например, публичные IPv-4-адреса;
- Определенный IP-адрес — выберите опцию, если нужно заказать конкретный IP-адрес;
- Маршрутизатор — выберите маршрутизатор, к которому нужно привязать IP-адрес;
- Количество, Шт. — выберите количество IP-адресов к заказу. Они будут назначены по порядку из диапазона доступных. Например, 192.168.1.2, 192.168.1.3 и т.д;
- Без списания средств — выберите опцию, если нужно добавить IP-адрес без списания средств;
- Не проверять баланс — если опция установлена, то при нехватке средств на счёте расход будет создан в долг.
Правила удаления
На удаление маршрутизатора действуют условия:
- невозможно удалить маршрутизатор, если к нему подключена сеть;
- при удалении маршрутизатора будут удалены все VPN-подключения к нему;
- если клиенту недоступен заказ маршрутизатора, то он не сможет удалить активный маршрутизатор.
