Настройки сети на ВМ

Вы можете добавлять, удалять и изменять настройки сетевых интерфейсов ВМ. Список доступных интерфейсов зависит от настроек кластера. Подробнее см. в статье Настройки сети на узле кластера.

Чтобы управлять сетевыми настройками, перейдите в раздел Виртуальные машины → выберите ВМ → кнопка Параметры → вкладка Настройка сети.

Изменение сетевых настроек не поддерживается, если для ВМ были созданы снимки.

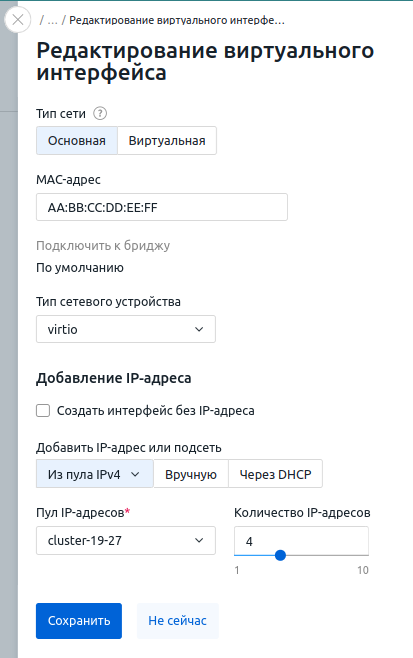

Добавление сетевого интерфейса

  1. Нажмите кнопку Добавить интерфейс.
  2. Укажите настройки интерфейса:
    1. Выберите Тип сети:
    2. Если для интерфейса требуется задать определённый MAC-адрес, введите его. При пустом значении платформа сгенерирует MAC-адрес автоматически.
    3. Для основной и дополнительной сети:
      1. В поле Подключить к бриджу выберите бридж, к которому интерфейс надо подключить. Если в кластере один бридж, он будет выбран автоматически.
        Бридж — это сетевой мост, используемый на узле кластера. Каждый бридж может использоваться только в одном виртуальном интерфейсе. Подробнее см. в статье Настройки сети на узле кластера.
      2. Выберите Тип сетевого устройства — модель виртуальной сетевой карты:
        • virtio — подходит для большинства ОС;
        • e1000 — для ВМ, установленной из ISO-образа;
        • e1000e;
        • rtl8139.
      3. Чтобы не назначать IP-адрес интерфейсу основной или дополнительной сети, включите опцию Создать интерфейс без IP-адреса.
        Для корректной работы с интерфейсом на ВМ без IP-адреса будет отключён антиспуфинг.
      4. Выберите, как Добавить IP-адрес или подсеть:
        • Из пула IPv4:
          1. Выберите Пул IP-адресов, из которого будут назначены адреса для ВМ.
          2. Выберите или введите нужное Количество IP-адресов. ВМ может быть выдано не более 10 IP-адресов;
        • Из пула IPv6:
          1. Выберите Пул IP-адресов, из которого будут назначены адреса для ВМ.
          2. Введите Префикс подсети от /32 до /125;
        • Вручную:
          1. Введите IPv4-адрес или IPv6-подсеть. Для IPv4-адреса используйте формат x.x.x.x, для IPv6-подсети — формат x:x:x:x:x:x:x:x/yy, где /yy — префикс подсети от /32 до /125;
        • Через DHCP — IP-адрес будет выдан внешним DHCP-сервером. Платформа не будет учитывать этот адрес, управлять им и отображать в интерфейсе. Посмотреть сетевые настройки ВМ вы сможете только в гостевой ОС или логах DHCP-сервера. DHCP-сервер должен быть корректно настроен и находиться в одном L2-сегменте сети с ВМ.
          Если адрес ВМ выделяется через DHCP, то для корректной работы с интерфейсом на ВМ будет отключён антиспуфинг.
    4. Для виртуальной сети:
      1. Выберите Тип сетевого устройства — модель виртуальной сетевой карты:
        • virtio — подходит для большинства ОС;
        • e1000 — для ВМ, установленной из ISO-образа;
        • e1000e;
        • rtl8139.
      2. Выберите Виртуальную сеть.
      3. Выберите Локальную сеть в виртуальной сети.
      4. Выберите или введите нужное Количество IP-адресов. ВМ может быть выдано не более 10 IP-адресов;
    5. Нажмите кнопку Создать (Сохранить).

Редактирование сетевого интерфейса

Изменение бриджа

Смена бриджа поддерживается только для интерфейсов основной и дополнительной сети. Операция выполняется без перезагрузки ВМ.

Чтобы изменить бридж:

  1. Выберите интерфейс → меню → Редактировать интерфейс.
  2. Выберите нужный бридж в поле Подключить к бриджу.
  3. Нажмите кнопку Сохранить.

Изменение типа сетевого устройства

Изменение типа сетевого устройства может потребовать установки дополнительных драйверов на ВМ. После изменения ВМ будет перезагружена.

Чтобы изменить тип устройства:

  1. Выберите интерфейс → меню → Редактировать интерфейс.
  2. Выберите нужный Тип сетевого устройства.
  3. Нажмите кнопку Сохранить.

Изменение IP-адресов

При смене IP-адресов существующие IP-адреса будут удалены с интерфейса. При смене типа сети интерфейсу будет присвоен бридж, соответствующий выбранной сети.

Чтобы изменить IP-адреса:

  1. Выберите интерфейс → меню → Изменить IP-адрес.
  2. Выберите настройки назначения IP-адресов.
  3. Нажмите кнопку Применить.

Удаление сетевого интерфейса

Чтобы удалить интерфейс, выберите интерфейс → меню → Удалить интерфейс.
