Grafana. Настройка собственного дашборда

Чтобы отслеживать нужные метрики узлов кластера и виртуальных машин, рекомендуем настроить в Grafana собственный дашборд.

Создание дашборда

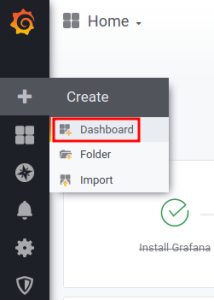

1. Перейдите в → Create → Dashboard.

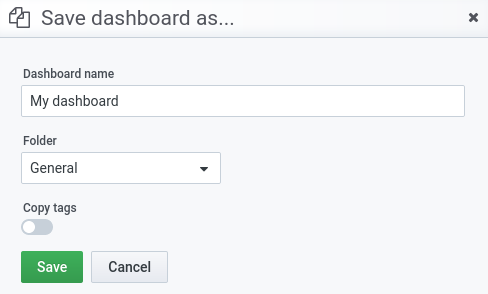

2. Задайте дашборду уникальное имя: в верхнем правом меню нажмите значок → введите имя в поле Dashboard name → кнопка Save.


Настройка панели

1. Чтобы добавить панель, нажмите в верхнем правом меню значок .

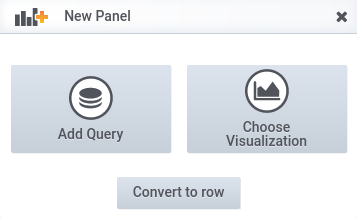

2. В виджете панели нажмите кнопку Add Query.

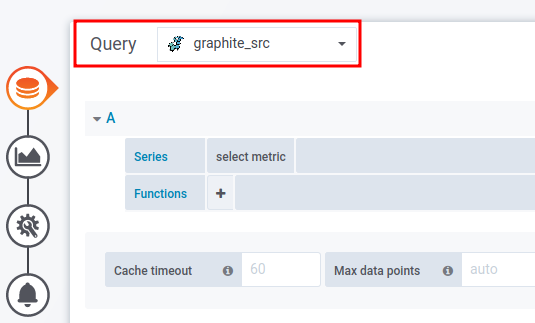

3. В поле Query выберите источник данных — graphite_src.

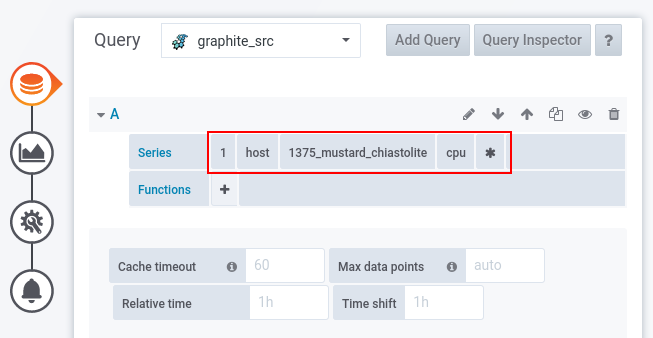

4. В поле Series укажите имя метрики. Имена метрик для узлов имеют вид 1.node.<node_id>.<node_metric>, имена метрик для виртуальных машин — 1.host.<vm_id_name>.<vm_metric>.


   Пояснения

   <node_id> — id узла кластера.

   <vm_name> — id и имя виртуальной машины. Например, 16_wizard_gold.

   <node_metric> — метрика узла кластера. Примеры значений:

   • cpu — загрузка процессора;
   • df.root.free — свободное место на root-разделе диска;
   • hdd.<device>.reads — IOPS чтения для раздела диска. Например, hdd.sda1.reads;
   • hdd.<device>.writes — IOPS записи для раздела диска. Например, hdd.sdb1.writes;
   • la.mid — средняя загрузка узла;
   • mem — свободный объём RAM;
   • net.<interface>.rx — входящий трафик. Например, net.vmbr0.rx;
   • net.<interface>.tx — исходящий трафик. Например, net.vmbr0.tx;
   • uptime — аптайм узла.

   <vm_metric> — метрика виртуальной машины. Примеры значений:

   • cpu.* — загрузка процессора;
   • hdd — используемый объём диска;
   • mem.unused — свободный объём RAM;
   • net.rx.bytes — входящий трафик;
   • net.tx.bytes — исходящий трафик.

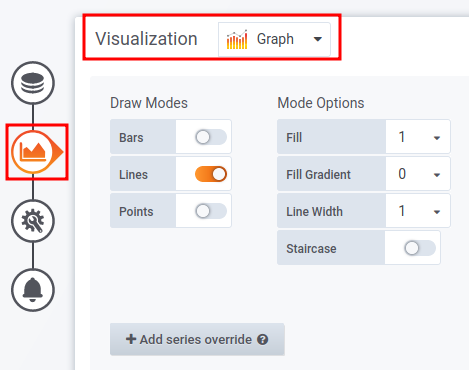

5. Перейдите в меню и выберите способ представления данных в поле Visualization:

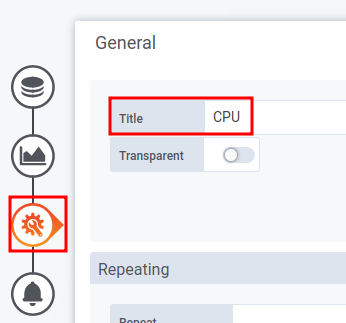

6. Перейдите в меню  и укажите произвольное название для метрики.

7. Для сохранения настроек в верхнем правом меню нажмите значок → введите комментарий для настроек → кнопка Save.
