Виртуальные сети (VxLAN)

IaaS (Infrastructure-as-a-Service) — вычислительная инфраструктура, которая предоставляется клиентам для разворачивания и запуска собственных программных решений. В качестве IaaS-решения VMmanager позволяет предоставить пользователям виртуальные машины, объединённые в оверлейные сети. Для организации сетей платформа использует технологии VxLAN, EVPN и Route Reflector.

VxLAN (Virtual Extensible LAN) — технология сетевой виртуализации, используемая в больших системах облачных вычислений. По сравнению с VLAN эта технология позволяет создавать большее количество сетей и имеет более гибкие настройки.

Для поддержки VxLAN на всех узлах кластера в VMmanager используется технология виртуальной распределённой сетевой коммутации. Благодаря этому VxLAN-сети создаются на тех узлах кластера, на которых нужно.

В текущей реализации доступна организация виртуальных сетей:

• Full mesh — это сетевая топология, в которой узлы сети соединены друг с другом и способны выполнять роль коммутатора для остальных участников. Сеть будет доступна только для ВМ, которые в неё добавлены.

  Cеть Full mesh имеет высокую отказоустойчивость. Большое количество связей обеспечивает широкий выбор маршрута трафика внутри сети. При добавлении каждый узел сети автоматически получает информацию обо всех других узлах и определяет свою роль. Если один узел сети выходит из строя, сетевые маршруты автоматически переопределяются и остальные узлы не теряют связь друг с другом.
• Route Reflector — при помощи оборудования, которое выполняет передачу информации о маршрутах iBGP.

VxLAN-сеть в VMmanager создаётся для определённого пользователя платформы. Другие пользователи не смогут получить доступ к этой сети.

Особенности работы

• Функциональность VxLAN не поддерживается на узлах кластера с ОС Astra Linux.

Настройка кластера

Виртуальные сети можно использовать в кластерах с виртуализацией KVM и типами настройки сети "Коммутация" и "IP-fabric".

В кластер с виртуальными сетями Full mesh и с типом настройки сети "Коммутация" можно добавить не более 10 узлов. Виртуальные сети будут доступны только в пределах этого кластера.

Чтобы разрешить использование виртуальных сетей в новом кластере:

1. Активируйте при создании кластера опцию Включить виртуальные сети.

2. Выберите один из вариантов настройки:

   1. Full Mesh. В кластер можно будет добавить не более 10 узлов. Виртуальные сети будут доступны только в пределах этого кластера.

   2. Route Reflector:

      Если выбран тип настройки сети "IP-fabric"

      Все настройки виртуальных сетей скопируются из настроек сети IP-fabric.
      Если выбран тип настройки сети "Коммутация"

      Укажите настройки для виртуальных сетей:

      1. Для настройки IPv4-сети включите опцию Включить BGP-сессии для IPv4 и укажите настройки сессий:
         1. Номер Автономной системы BGP.
         2. BGP комьюнити для IPv4.
         3. IPv4 соседа и номер Автономной системы для оборудования Route Reflector.
         4. Укажите произвольное Примечание.
         5. Чтобы указать настройки для большего количества оборудования, нажмите Добавить еще сессии для IPv4.
      2. Для настройки IPv6-сети включите опцию Включить BGP-сессии для IPv6 и укажите настройки сессий:
         1. Номер Автономной системы BGP.
         2. BGP комьюнити для IPv6.
         3. IPv6 соседа и номер Автономной системы для оборудования Route Reflector.
         4. Укажите произвольное Примечание.
         5. Чтобы указать настройки для большего количества оборудования, нажмите Добавить еще сессии для IPv6.

Чтобы разрешить использование виртуальных сетей в созданном кластере, перейдите в Кластеры → выберите кластер → Виртуальные сети → выберите вариант настройки виртуальной сети → Включить.

Чтобы отключить использование виртуальных сетей в кластере:

1. Освободите все IP-адреса, используемые виртуальными сетями в этом кластере.
2. Перейдите в Кластеры → выберите кластер → Виртуальные сети → Настройки → выберите Отключить → Сохранить.

Управление виртуальными сетями

Под учётной записью администратора

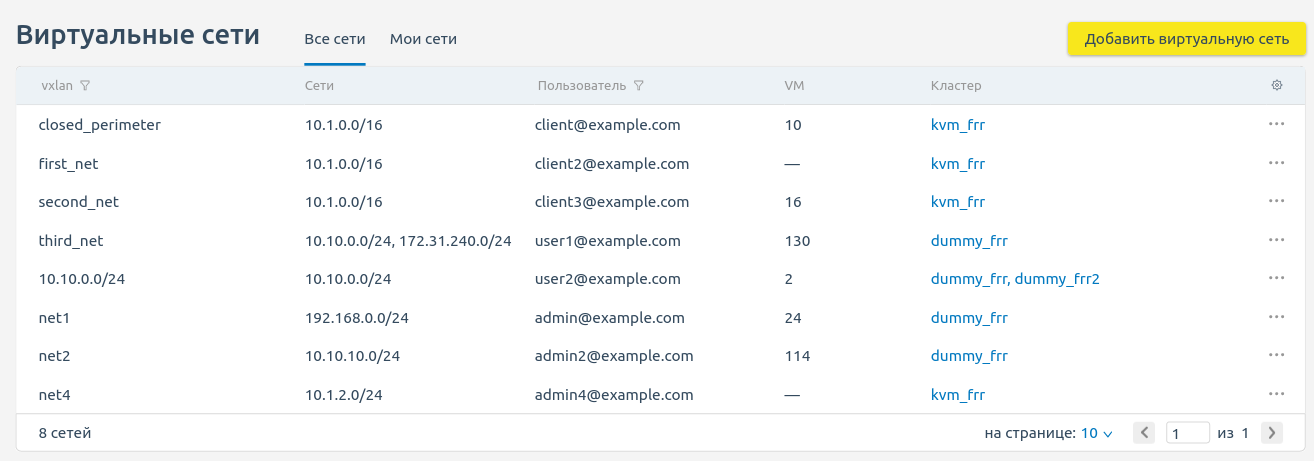

Администратор может управлять всеми созданными виртуальными сетями. Для этого перейдите в Сети → Виртуальные сети → Все сети.

Интерфейс раздела

Чтобы создать сеть для другой учётной записи:

1. Нажмите Добавить виртуальную сеть.
2. Укажите параметры сети:
   1. Выберите Владельца сети.

   2. Выберите или создайте VxLAN.

      Чтобы выбрать существующий VxLAN

      нажмите Выбрать → выберите Название VxLAN.
      Чтобы создать новый VxLAN

      нажмите новый → введите Название VxLAN → выберите кластер для сети.
   3. Выберите один или несколько кластеров, которые можно подключать к виртуальной сети.
   4. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, "10.10.10.0/24".
   5. Укажите адрес Шлюза для сети.
3. Нажмите Добавить.

Вы можете создать дополнительную локальную сеть для виртуальной сети. Для этого:

1. Выберите виртуальную сеть → меню → Добавить локальную сеть.
2. Введите параметры сети:
   1. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, "10.10.11.0/24".
   2. Укажите адрес Шлюза для сети.
3. Нажмите Добавить.

Чтобы изменить параметры виртуальной сети, выберите сеть → меню → Редактировать.

Чтобы удалить виртуальную сеть:

1. Освободите все используемые IP-адреса этой сети.
2. Выберите сеть → меню → Удалить.

В разделе Сети → Виртуальные сети → Мои сети вы можете создать виртуальную сеть для собственной учётной записи. Для этого:

1. Нажмите Добавить виртуальную сеть.
2. Укажите параметры сети:
   1. Название.
   2. Выберите Кластера, в которых будет работать сеть.
   3. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, "10.10.10.0/24".
   4. Укажите адрес Шлюза для сети.
3. Нажмите Добавить.

Вы также можете управлять виртуальными сетями в карточке кластера. Для этого перейдите в Кластеры → выберите кластер → Виртуальные сети.

Под учётной записью пользователя

Если администратор платформы создал для пользователя виртуальную сеть, то пользователь может управлять ей в разделе Виртуальные сети.

Интерфейс раздела

В левой части окна можно выбрать сеть для просмотра и редактирования настроек. Ссылка Добавить ещё позволяет создать дополнительную локальную сеть для виртуальной сети.

Вкладка Занятые IP-адреса отображает адреса сети, выданные ВМ.

Вкладка Параметры сети отображает информацию о сети и шлюзе. Пользователь может изменить эти параметры, если все адреса сети свободны.

При добавлении виртуальной сети пользователь указывает её параметры:

1. Название.
2. Группа VM — все ВМ из кластера, в котором будет работать сеть.
3. Сеть в формате <адрес сети>/<префикс маски сети>.
4. Адрес Шлюза сети.

Настройка сети на ВМ

Чтобы платформа назначила новой ВМ адрес из виртуальной сети, при создании ВМ нажмите Использовать сеть в разделе Виртуальная сеть и выберите нужную сеть.

Чтобы добавить IP-адреса из виртуальной сети на созданную ВМ, перейдите в Виртуальные машины → выберите ВМ → IP-адреса → Добавить IP-адрес → выберите виртуальную сеть и количество IP-адресов → Добавить.

Если нет связи между ВМ

Если узлы кластера находятся в разных L2-сетях и ВМ на этих узлах не могут подключиться друг к другу, выполните настройку сервиса frr:

1. Подключитесь к узлам кластера по SSH. Подробнее о подключении по SSH см. в статье Настройка рабочего места.

2. Выполните команду:

   vtysh -E << EOF
   conf
   ip nht resolve-via-default
   end
   copy running-config startup-config
   EOF

3. Перезапустите сервис frr:

   systemctl restart frr

Настройка продажи виртуальных сетей

Вы можете настроить продажу виртуальных сетей из BILLmanager:

1. Перейдите в BILLmanager и создайте обработчик услуг для типа продукта Виртуальные сети.
2. Создайте тарифный план и включите для него созданный обработчик услуг.
3. Настройте дополнение для созданного тарифа.

Подробнее о настройке см. в разделе Виртуальные сети документации BILLmanager.
