IP-fabric

IP-fabric — один из типов настройки сети кластера. Такой тип настройки позволяет создавать виртуальные машины (ВМ) с публичными IP-адресами в приватной сети.

ВМ в кластере IP-fabric получают IPv4-адреса с маской /32 или IPv6-адреса с маской /128. В качестве шлюза по умолчанию для каждой ВМ используется отдельный виртуальный интерфейс. Узлы кластера выполняют функцию маршрутизаторов.

Маршрутизация в кластере осуществляется с использованием протокола iBGP. Передачу информации о маршрутах iBGP выполняет оборудование Route Reflector (RR). В качестве такого оборудования могут использоваться физические или виртуальные маршрутизаторы и/или серверы. Рекомендуем использовать не менее двух комплектов оборудования RR в одном кластере — основного и резервного.

Для работы IPv4-сети в кластере используйте не менее одного комплекта оборудования RR с IPv4-адресом, для работы IPv6-сети — не менее одного комплекта с IPv6-адресом.

Преимущества использования IP-fabric:

снижение объёма служебного трафика;
экономия адресного пространства;
изоляция трафика ВМ;
отсутствие привязки IP-адресов к узлам кластера;
возможность оперативной миграции ВМ между узлами кластера.

На узлах кластера IP-fabric не поддерживается создание сетевых мостов (бриджей).

Логика работы

При создании ВМ в кластере IP-fabric:

Платформа VMmanager:
1. Создаёт отдельный виртуальный интерфейс <vmname>_net0. Например, для ВМ с именем sea_gold, интерфейс будет называться sea_gold_net0. Все виртуальные интерфейсы на узле будут иметь одинаковые IP и MAC-адреса.
2. Устанавливает IP-адрес созданного интерфейса в качестве шлюза для ВМ. Маршрутизация между ВМ и шлюзом осуществляется через соединение "точка-точка" (PtP).
3. Добавляет созданный маршрут в конфигурацию сервиса FRR на узле кластера.
Сервис FRR передаёт информацию о созданном маршруте по протоколу iBGP на оборудование RR.
Оборудование RR передаёт информацию о маршруте на оборудование Core Gateway. После этого ВМ становится доступна из внешней сети (интернета).

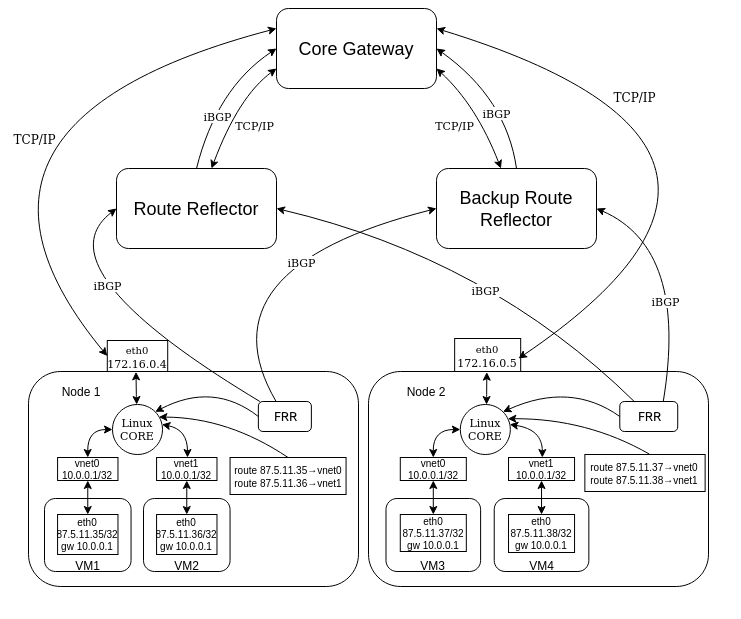

Пример работы кластера IP-fabric

Пояснения к схеме

Порядок настройки

В VMmanager:
1. Создайте пул IP-адресов для ВМ. Подробнее см. Работа с пулами.

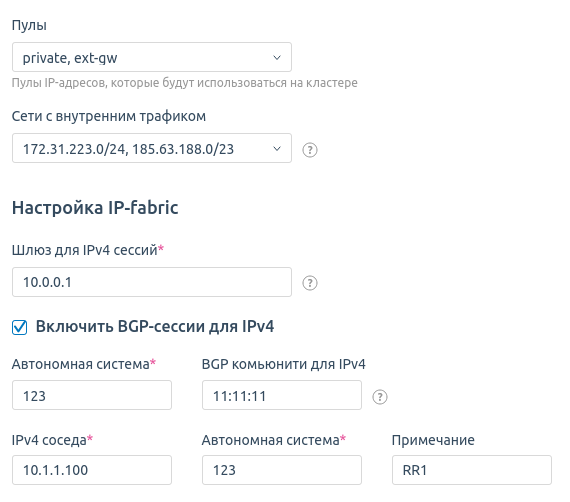

2. Создайте кластер с типом настройки сети IP-fabric. Подробнее см. Создание кластера. При создании укажите:
  1. IP-адрес шлюза для ВМ. VMmanager будет присваивать этот адрес всем виртуальным интерфейсам на узле кластера и использовать его только для маршрутизации между ВМ на узле. Рекомендуем указать частный IP-адрес (например, 10.0.0.1). Этот адрес не должен использоваться где-либо ещё в локальной сети;
  2. BGP-комьюнити;
  3. IP-адреса и номера автономных систем оборудования RR.
3. Добавьте узлы в кластер. Подробнее см. Управление серверами кластера.
  На узлах кластера IP-fabric с виртуализацией KVM должна быть установлена ОС AlmaLinux 8, с виртуализацией LXD — ОС Ubuntu 20.04.
Настройте BGP-сессии для каждого узла кластера на оборудовании RR: укажите в настройках IP-адреса узлов и номера автономных систем BGP.

Пример настройки

В примере рассматривается настройка IP-fabric в кластере серверов, используемых в качестве гипервизоров. Роль Core Gateway выполняет маршрутизатор Juniper MX. В качестве Route Reflector используются физические серверы с ОС Linux.

Подготовка

Для настройки понадобится следующее оборудование:

сервер с платформой VMmanager;
один или несколько узлов кластера с установленной ОС AlmaLinux 8 или Ubuntu 20.04;
один или два сервера Route Reflector;
маршрутизатор Juniper MX.

Перед настройкой:

Получите у провайдера информацию о настройках BGP: номере автономной системы и комьюнити.
Убедитесь, что протокол BGP настроен и функционирует правильно.
Создайте пул IP-адресов для виртуальных машин в VMmanager.

Настройка маршрутизатора Core Gateway

Чтобы настроить "соседство" Core Gateway и Route Reflector:

Добавьте в конфигурацию маршрутизатора новый фильтр:

set policy-options policy-statement VM term isp-ipv4 from protocol bgp
        set policy-options policy-statement VM term isp-ipv4 from route-filter <filter> orlonger
        set policy-options policy-statement VM term isp-ipv4 then accept
        set policy-options policy-statement VM then reject
        set policy-options policy-statement reject-all then reject

Пояснения к команде

Добавьте в конфигурацию маршрутизатора новую группу:
```
set protocols bgp group VM import VM
        set protocols bgp group VM export reject-all
        set protocols bgp group VM peer-as <as>
        set protocols bgp group VM neighbor <rr_ip>
```
Пояснения к команде

<as> — номер автономной системы
<rr_ip> — IP-адрес Route Reflector
Проверьте и примените конфигурацию:
```
commit check
```
```
commit confirmed 5
```
Проверьте, что маршруты BGP получены:
```
show bgp group VM detail
```
Подтвердите изменения в конфигурации:
```
commit
```

Настройка серверов Route Reflector

Чтобы настроить "соседство" между Route Reflector, Core Gateway и узлами кластера, установите и настройте ПО FRRouting (FRR). Вы можете автоматизировать этот процесс с помощью скрипта.

Для установки FRR сервер должен иметь прямой доступ к сети Интернет без использования прокси. При необходимости настройте правила сети так, чтобы подключение к Интернет выполнялось в обход прокси через маршрутизаторы или межсетевые экраны.

Если для Route Reflector используется виртуальная машина под управлением VMmanager, запустите на ней скрипт Route Reflector:

Перейдите в Виртуальные машины → меню → Запустить скрипт.
Выберите скрипт Route Reflector и укажите его параметры:
1. AS — номер автономной системы BGP.
2. NEIGHBOR — IP-адрес "соседа" — узла кластера VMmanager.
3. PREFIX — префикс IP-сетей, которые будет принимать Route Reflector.
4. Поддержка VxLAN — нужно ли передавать информацию о виртуальных сетях (VxLAN).
Нажмите Запустить скрипт.

Если для Route Reflector используется физический сервер:

Создайте файл route_reflector.sh следующего содержания:

Содержимое файла

#!/bin/sh
# tags: debian10,debian11,ubuntu2004,alma8
RNAME=route_reflector

set -x

LOG_PIPE=/tmp/log.pipe.$$
mkfifo ${LOG_PIPE}
LOG_FILE=/root/${RNAME}.log
touch ${LOG_FILE}
chmod 600 ${LOG_FILE}

tee < ${LOG_PIPE} ${LOG_FILE} &

exec > ${LOG_PIPE}
exec 2> ${LOG_PIPE}

killjobs() {
    jops="$(jobs -p)"
    test -n "${jops}" && kill ${jops} || :
}
trap killjobs INT TERM EXIT

echo
echo "=== Recipe ${RNAME} started at $(date) ==="
echo

if [ -f /etc/redhat-release ]; then
    OSNAME=centos
else
    OSNAME=debian
fi

Service() {
    # $1 - name
    # $2 - command

    if [ -n "$(which systemctl 2>/dev/null)" ]; then
        systemctl ${2} ${1}.service
    else
        if [ "${2}" = "enable" ]; then
            if [ "${OSNAME}" = "debian" ]; then
                update-rc.d ${1} enable
            else
                chkconfig ${1} on
            fi
        else
            service ${1} ${2}
        fi
    fi
}

if [ "${OSNAME}" = "debian" ]; then
    export DEBIAN_FRONTEND="noninteractive"

    # Wait firstrun script
    while ps uxaww | grep  -v grep | grep -Eq 'apt-get|dpkg' ; do echo "waiting..." ; sleep 3 ; done
    apt-get update --allow-releaseinfo-change || :
    apt-get update
    test -f /usr/bin/which || apt-get -y install which
    which lsb_release 2>/dev/null || apt-get -y install lsb-release
    which logger 2>/dev/null || apt-get -y install bsdutils
    OSREL=$(lsb_release -s -c)
    apt install -y curl ca-certificates
    curl -s https://deb.frrouting.org/frr/keys.asc | apt-key add -
    FRRVER="frr-stable"
    echo deb https://deb.frrouting.org/frr $(lsb_release -s -c) $FRRVER | tee -a /etc/apt/sources.list.d/frr.list
    apt update
    apt -y install frr frr-pythontools
else
    OSREL=$(printf '%.0f' $(rpm -qf --qf '%{version}' /etc/redhat-release))
    FRRVER="frr-stable"
    yum install -y curl
    curl -O https://rpm.frrouting.org/repo/$FRRVER-repo-1-0.el8.noarch.rpm
    yum install -y ./$FRRVER*
    yum install -y frr frr-pythontools
fi

sed -i '/bgpd=/s/no/yes/' /etc/frr/daemons
CONFIG="/etc/frr/frr.conf"
ip=$(ip route get 1 | grep -Po '(?<=src )[^ ]+')
if grep -q "router bgp" $CONFIG; then
    # Already exists. adding new neighbor or new network
    if grep -q "($NEIGHBOR)" $CONFIG; then
        # This neighbor already exists
        true
    else
        sed -i "/extended-nexthop/a    neighbor ($NEIGHBOR) peer-group fabric" $CONFIG
        sed -i "/extended-nexthop/a    neighbor ($NEIGHBOR) remote-as ($AS)" $CONFIG
    fi
    if [ "($VXLAN)" = "yes" ]; then
        # need to add vxlan?
        if grep -q "address-family l2vpn evpn" $CONFIG; then
            # already enabled
            true
        else
            sed -i '/exit-address-family/cexit-address-family\
    !\
    address-family l2vpn evpn\
        neighbor fabric activate\
        neighbor fabric route-reflector-client\
        advertise-all-vni\
    exit-address-family' $CONFIG
        fi
    fi
    if grep -q "($PREFIX)" $CONFIG; then
        # already added
        true
    else
        if ! [ "($PREFIX)" = "()" ]; then
            cat << EOF >> $CONFIG
ip prefix-list IPV4_PLIST permit ($PREFIX) ge 32 le 32
!
EOF
        fi
    fi
else
    cat << EOF > $CONFIG
router bgp ($AS)
    bgp router-id $ip
    bgp log-neighbor-changes
    no bgp default ipv4-unicast
    neighbor fabric peer-group
    neighbor fabric capability extended-nexthop
    neighbor ($NEIGHBOR) remote-as ($AS)
    neighbor ($NEIGHBOR) peer-group fabric
    !
    address-family ipv4 unicast
        neighbor fabric activate
        neighbor fabric route-map IPV4_IMPORT in
        neighbor fabric route-reflector-client
    exit-address-family
    !
EOF
    if [ "($VXLAN)" = "yes" ]; then
        cat << EOF >> $CONFIG
    address-family l2vpn evpn
        neighbor fabric activate
        neighbor fabric route-reflector-client
        advertise-all-vni
    exit-address-family
EOF
    fi
    cat << EOF >> $CONFIG
exit
!
route-map IPV4_IMPORT permit 5
    match ip address prefix-list IPV4_PLIST
exit
!
ip nht resolve-via-default
!
EOF
if ! [ "($PREFIX)" = "()" ]; then
    cat << EOF >> $CONFIG
ip prefix-list IPV4_PLIST permit ($PREFIX) ge 32 le 32
!
EOF
    fi
    Service frr enable
fi
sed -i '/Nice/d' /usr/lib/systemd/system/frr.service
sed -i '/Nuce/d' /lib/systemd/system/frr.service
systemctl daemon-reload
Service frr restart

Замените макросы в тексте файла:
1. ($AS) — на номер автономной системы BGP.
2. ($NEIGHBOR) — на IP-адрес "соседа" — узла кластера VMmanager.
3. ($PREFIX) — на префикс IP-сетей, которые будет принимать Route Reflector.
4. ($VXLAN) — на:
  - уеs — если сервис должен передавать информацию о виртуальных сетях (VxLAN);
  - no — если информацию о виртуальных сетях передавать не нужно.
Запустите скрипт:
```
sh route_reflector.sh
```

При добавлении новых узлов в кластер информацию о них нужно будет добавить в конфигурационный файл FRR. Для этого повторно запустите скрипт с нужными параметрами или внесите изменения вручную в файл /etc/frr/frr.conf.

Настройка VMmanager

Для настройки IP-fabric в VMmanager:

Cоздайте кластер с типом сети IP-Fabric. При создании укажите настройки для соединения с Core Gateway и Route Reflector.
Подключите серверы в созданный кластер.
Создайте ВМ в кластере.
