Работа с BMC

BMC (Baseboard management сontroller, контроллер управления материнской платой) позволяет удалённо управлять аппаратным обеспечением сервера. Для работы с BMC перейдите в раздел BMC в карточке сервера. В этом разделе вы можете:

• подключиться к BMC;
• добавить или удалить подключение к BMC;
• изменить настройки подключения к BMC;
• включить/выключить сервер через BMC;
• управлять пользователями BMC;
• провести опрос BMC;
• просмотреть информацию о модулях системы (FRU Info);
• просмотреть информацию с датчиков;
• просмотреть версии прошивок BIOS/UEFI и BMC (только для BMC Redfish и лицензий DCImanager 6 Infrastructure).
• просмотреть лог-файл BMC.

Интерфейс раздела BMC

Управление подключением к BMC

Если подключение сервера к BMC не настроено:

1. Нажмите Добавить подключение → к BMC.
2. Укажите настройки подключения:
   1. Тип BMC.
   2. IP-адрес для доступа к BMC.
   3. URL веб-интерфейса BMC.

   4. Имя Пользователя.
   5. Пароль.
3. Нажмите Сохранить.

Чтобы изменить настройки подключения, перейдите в меню → Настройки.

Чтобы удалить подключение, перейдите в меню → Удалить подключение.

Подключение к BMC

Чтобы открыть интерфейс BMC, нажмите Перейти и выберите режим подключения:

• Перейти без проксирования — если у BMC публичный IP-адрес;
• Перейти через proxy — если у BMC приватный IP-адрес. Для подключения будет использоваться модуль проксирования BMC.

Чтобы подключиться к консоли BMC, нажмите Открыть консоль.

Интерфейс BMC откроется в отдельном окне. В случае его блокировки разрешите открытие всплывающих окон с адреса сервера DCImanager 6 в настройках безопасности браузера.

Управление питанием сервера

Чтобы включить или выключить сервер через BMC, перейдите в меню → Включить сервер (Выключить сервер). Также управлять питанием сервера вы можете с помощью переключателя .

Перезагрузка BMC

Вы можете перезагрузить BMC без перезагрузки сервера. Для этого нажмите Серверы в меню слева → Выберите сервер → BMC (Redfish) → Информация → → Перезагрузить BMC.

Управление пользователями

Вы можете управлять пользователями BMC на вкладке Пользователи.

Чтобы добавить пользователя:

1. Нажмите Создать пользователя BMC.
2. Укажите настройки:
   1. Имя пользователя BMC.
   2. Пароль.

   3. Роль.

      Возможности пользовательских ролей задаются в настройках BMC на сервере.
3. Если нужно, включите опцию Назначить владельцу сервера вход в BMC с данными этого пользователя. С этой опцией владельцу сервера будет доступно подключение к BMC только под этим пользователем.
4. Нажмите Создать.

Чтобы изменить настройки пользователя, нажмите в строке с пользователем меню → Настройки.

Чтобы удалить пользователя, нажмите в строке с пользователем меню → Удалить.

Вкладка "Пользователи"

Просмотр информации с BMC

Информация о состоянии BMC автоматически обновляется каждые пять минут. Чтобы получить текущее состояние BMC вручную, нажмите Опросить BMC → Опросить.

Информация о модулях системы (FRU Info) отображается на вкладке Информация. Поле Версия в секции Продукт содержит значение "Product Version" из ответа команды impitool mc info. Если сервер предоставляет информацию о текущих версиях прошивок LAN- и RAID-контроллеров, они отображаются в секции Прошивки.

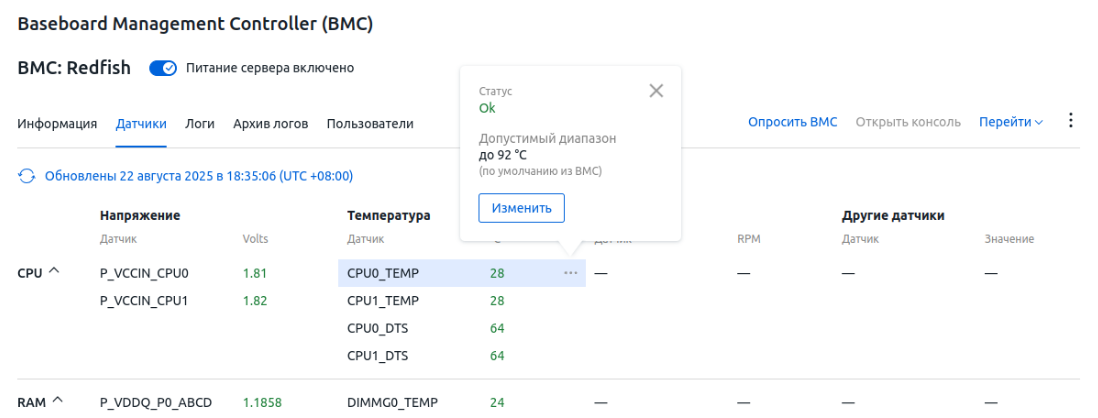

Для просмотра информации с датчиков перейдите на вкладку Датчики. Информация на этой вкладке обновляется автоматически при опросе датчиков.

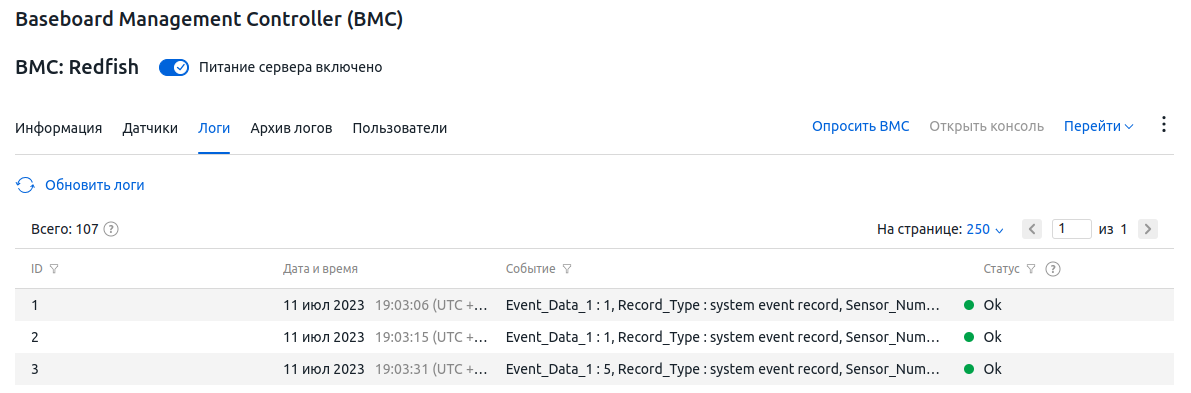

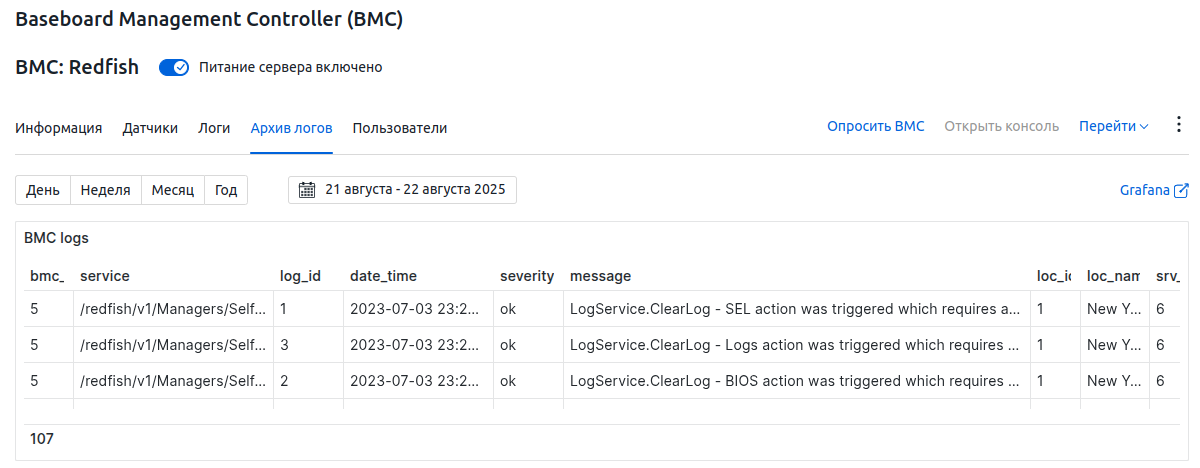

Для просмотра лог-файла BMC перейдите на вкладку Логи.

Статус System Health

При опросе серверов Aquarius через BMC Redfish платформа получает значение параметра System health. Параметр показывает общее состояние сервера, определяемое по статусам "здоровья" всех компонентов устройства. Возможные значение параметра:

• OK — сервер находится в исправном состоянии;
• Warning — в работе сервера есть некритические ошибки;
• Critical — в работе сервера есть критические ошибки.

Если у System health значение Warning или Critical, информация о параметре отображается в таблице серверов и карточке сервера. Вы можете отфильтровать таблицу серверов по значению System health в колонке Статус.

Обновление прошивок BMC и BIOS/UEFI

Порядок обновления

Вы можете обновить прошивку BMC или BIOS/UEFI сервера из файла на вашем локальном ПК. Для этого:

1. Нажмите кнопку обновить рядом с полем Версия BMC (Версия BIOS/UEFI).
2. Если нужная прошивка была загружена в библиотеку, выберите её в поле Прошивка. Если нужной прошивки в библиотеке нет, нажмите кнопку Добавить прошивку и укажите её параметры.
3. Нажмите кнопку Обновить.

Для одновременного обновления прошивки на нескольких серверах используйте групповые операции.

Чтобы отменить загрузку прошивки сервера, на вкладке Информация в поле Версия BMC (Версия BIOS/UEFI) нажмите значок в сообщении Загрузка прошивки.

Особенности работы функции

• Одновременное обновление прошивок BMC и BIOS/UEFI не поддерживается. Дождитесь обновления прошивки одного типа, прежде чем запустить вторую.
• Загрузка прошивки на локацию DCImanager 6 может завершиться с ошибкой, если обновить или закрыть вкладку браузера во время загрузки прошивки.
• Во время обновления прошивки на сервере недоступна основная часть операций (выключения, перезагрузки, диагностики и т.д.).
• Тайм-аут на операцию обновления составляет 30 минут. Если за это время прошивка не обновится, операция обновления будет отменена.
• После обновления прошивки BIOS/UEFI сервер будет перезагружен, а настройки BIOS/UEFI сброшены на заводские. Это связано с особенностями работы сервера.
