Модуль "Автодобавление серверов"

Модуль "Автодобавление серверов" добавляет новые серверы в DCImanager 6. Работа модуля происходит в фоновом режиме. В зависимости от настроек модуля платформа взаимодействует с добавляемым сервером через PXE или BMC. Сервер добавляется в DCImanager 6 автоматически при включении или перезагрузке. При добавлении сервера DCImanager 6 проводит на нём операцию диагностики без очистки дисков.

Если сервер подключён к коммутаторам, модуль добавит подключения в настройки сервера. Дополнительно в настройках модуля вы можете разрешить поиск подключений к BMC. При обнаружении BMC сервера будет перенастроен.

При автодобавлении через BMC в качестве имени сервера будет использовано значение hostname.

При автодобавлении через BMC Redfish определяется платформа сервера по значению параметра Model из информации FRU. Если такой платформы нет в DCImanager 6, она будет автоматически создана.

В текущей версии DCImanager 6 находит подключения сервера к коммутаторам, использующим обработчики:

  • Arista (eAPI);
  • Cisco Catalyst (SNMP);
  • Cisco Nexus (NX-API);
  • D-Link (SNMP);
  • Extreme Network EXOS (SOAP HTTP);
  • HP (SNMP);
  • Huawei (SNMP);
  • Juniper (NetConf);
  • Juniper ELS (NetConf);
  • MikroTik CRS3XX (RouterOS API).

Установка модуля

  1. Перейдите в  → Модули → Автодобавление серверов → кнопка Установить.

  2. После установки нажмите Перейти к настройкам.

    Настройка модуля недоступна на локациях без доступных физических сетей.

  3. Задайте настройки автодобавления:

    • через PXE:
      1. Нажмите Настроить автодобавление через PXE.
      2. Выберите Локацию.
      3. Выберите Шаблон поиска серверов. Рекомендуем использовать шаблон "Server-search6" для корректной работы модуля.
      4. Выберите Сеть. Рекомендуем использовать сеть с приватными IP-адресами без доступа к интернету. IP-адреса из диапазона этой сети будут временно выдаваться всем автоматически добавляемым серверам. Сеть должна включать в себя IP-адрес локации.
      5. Выберите IP-адрес локации, который используется DHCP-сервером. IP-адрес должен находиться в выбранной выше сети для выдачи временных адресов.
      6. Укажите Диапазон IP-адресов из сети. Свободные IP-адреса из этого диапазона будут временно выдаваться автоматически добавляемым серверам.
      7. Введите временный Пароль, с помощью которого можно будет зайти на добавляемый сервер.

      8. Чтобы модуль определял подключения серверов к BMC:

        1. Включите опцию Разрешить поиск подключений к BMC:

        2. Выберите существующий Пул для выдачи IP-адресов BMC или создайте новый.

          Для найденных BMC будут выделены IP-адреса из пула и изменён пароль пользователя для подключения. Остальные пользователи будут отключены.

      9. Если нужно, включите опцию для Ввода дополнительной информации через консоль. В этом случае на добавляемых серверах будет запущен скрипт, который позволит ввести имя сервера, его стойку, юнит и серийный номер. Чтобы указать эти данные, нужно будет подключиться к серверу через SSH, BMC или KVM.

        Пример ввода данных
        Enter following data
Rack number: R4
Unit number: 6
Serial: 123-456-7890
Label: Server42
        Пояснения к примеру

      10. Нажмите Настроить. DCImanager 6 запустит загрузку шаблона автодобавления серверов на выбранной локации.

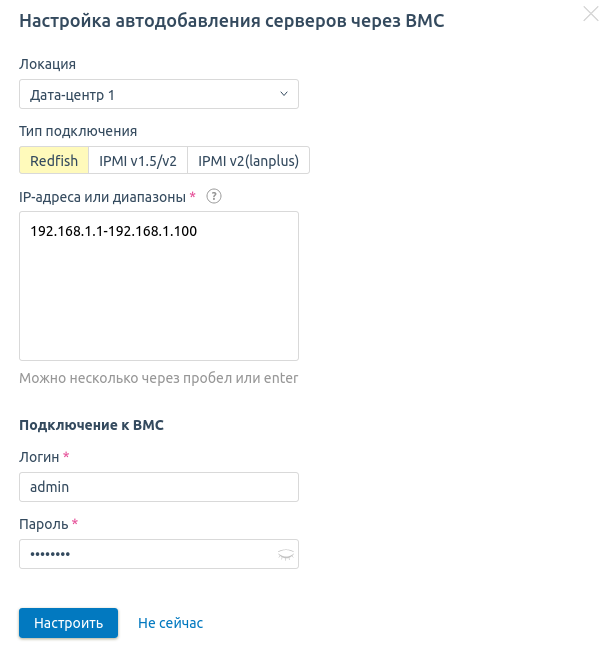

    • через BMC:

      1. Нажмите Настроить автодобавление через BMC.
      2. Выберите Локацию.
      3. Выберите Тип подключения к BMC:
        • Авто — автоопределение типа подключения. При выборе этого варианта платформа будет последовательно подключаться к серверу по протоколам Redfish, IPMI v2(lanplus), IPMI v1.5/v2;
        • Redfish;
        • IPMI v1.5/v2;
        • IPMI v2(lanplus).

      4. Укажите IP-адреса или диапазоны для добавляемых серверов  в формате IPv4. Вы можете ввести:

        • отдельные адреса. Например, 192.0.2.1;
        • подсети адресов. Например, 192.0.2.0/24;
        • диапазоны адресов. Например, 192.0.2.1-192.0.2.100.
      5. Укажите настройки Подключения к BMC:
        1. Логин.
        2. Пароль.
      6. Нажмите Настроить.

Управление настройками модуля

Через PXE

Для управления настройками автодобавления, перейдите в → Модули → Автодобавление серверов →  Перейти к настройкам → Через PXE.

Чтобы добавить настройки для локации, нажмите Настроить автодобавление через PXE.

Чтобы отключить автодобавление серверов на локации, выберите локацию → меню → Выключить поиск на локации или нажмите в строке с настройками.

Раздел управления настройками модуля

Через BMC

Для управления настройками автодобавления, перейдите в → Модули → Автодобавление серверов →  Перейти к настройкам → Через BMC.

Чтобы добавить настройки для локации, нажмите Настроить автодобавление через BMC.

Для запуска автодобавления нажмите Запустить поиск серверов.

Чтобы отключить автодобавление серверов на локации, выберите локацию → меню → Удалить настройку автодобавления.

Раздел управления настройками модуля

Управление добавляемыми серверами

Чтобы перейти к автоматически добавляемым серверам, нажмите Серверы → вкладка Найденные автоматически.

Для повторной проверки подключений сервера нажмите Запустить поиск подключений (PXE).

Для повторного поиска серверов через BMC нажмите Запустить поиск серверов (BMC).

Чтобы вручную добавить подключения:

  • к BMC (Intel AMT) — нажмите добавить в столбце Питание;
  • к коммутатору — нажмите добавить в столбце Сеть.

Чтобы ввести сервер в эксплуатацию:

  1. Нажмите В эксплуатацию.
  2. Укажите необходимые настройки. Подробнее о настройках см. в статье Добавление сервера.
  3. Нажмите Добавить сервер в эксплуатацию.

Вкладка "Найденные автоматически"
