Создание подключения сервера

Сервер — специализированный компьютер. К серверу может быть подключено следующее оборудование:

  • коммутатор;
  • распределитель питания;
  • IPMI;
  • Intel AMT;
  • сервер.

В статье описаны возможности DCImanager по созданию оборудования, которое может быть подключено к серверу.

Нажмите Главное меню → Серверы → Подключения → Создать.

Алгоритм подключения устройства к серверу:

Шаг 1. Выбор устройства.

Шаг 2. Настройки подключения.

Подключение коммутатора к серверу

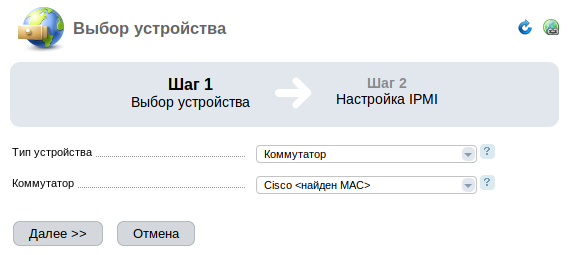

Шаг 1. Выбор устройства


Укажите:

  • Тип устройства — выберите "Коммутатор";
  • Коммутатор — выбор коммутатора.

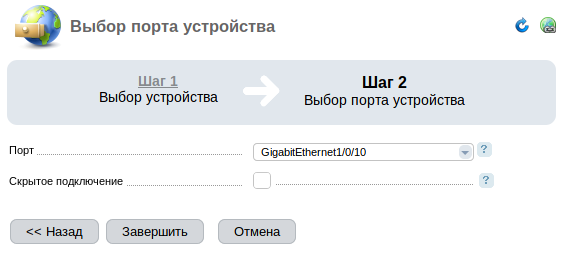

Шаг 2. Настройки подключения


Укажите:

  • Порт — порт коммутатора для подключения сервера;
  • Скрытое подключение — при включении данной опции подключение не будет участвовать в таких операциях, как перезагрузка сервера, включение/отключение питания сервера. Также не будет учитываться трафик.

Подключение распределителя питания к серверу

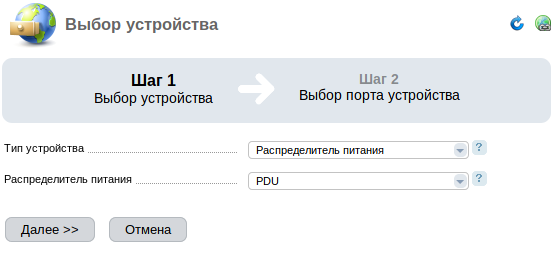

Шаг 1. Выбор устройства


Укажите:

  • Тип устройства — выберите "Распределитель питания";
  • Распределитель питания — выбор распределителя питания.

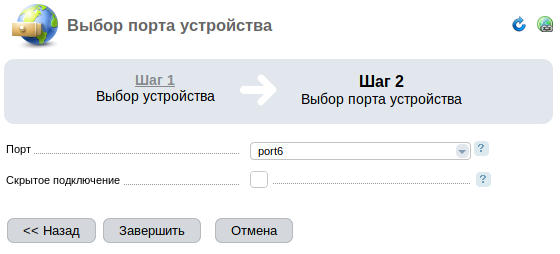

Шаг 2. Настройки подключения


Укажите:

  • Порт — порт распределителя питания для подключения сервера;
  • Скрытое подключение — при включении данной опции подключение не будет участвовать в таких операциях, как перезагрузка сервера, включение/отключение питания сервера. Также не будет учитываться трафик.

Подключение IPMI к серверу

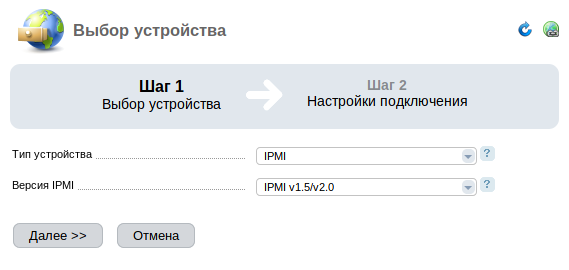

Шаг 1. Выбор устройства


Укажите:

  • Тип устройства — выберите "IPMI";
  • Версия IPMI — определяет протокол для работы с IPMI:
    • IPMI v1.5/v2.0;
    • IPMI v2.0 (lanplus).

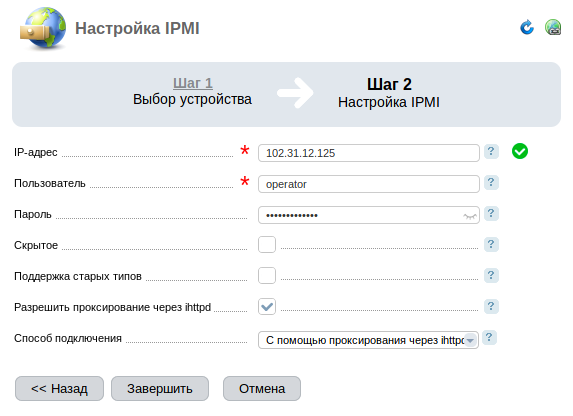

Шаг 2. Настройки подключения


Укажите:

  • IP-адрес — адрес, который будет назначен IPMI;
  • Пользователь — логин пользователя, созданного в IPMI;
  • Пароль — для авторизации пользователя IPMI;
  • Скрытое подключение — при включении данной опции подключение не будет участвовать в таких операциях, как перезагрузка сервера, включение/отключение питания сервера. Также не будет учитываться трафик;
  • Поддержка старых типов — при включении данной опции при проксировании через noVNC будет использоваться устаревшая версия браузера для реализации поддержки Java-плагина, посредством которого будет отображаться консоль сервера (в основном актуально для IPMI HP iLo);
  • Разрешить проксирование через ihttpd — при включении данной опции разрешается проксирование средствами панели управления через ihttpd. Актуально, если IP-адрес IPMI находится за NAT. Опция доступна, только если установлен модуль "Проксирование IPMI через ihttpd";
  • URL web-интерфейса — адрес, на который будет осуществляться переход при подключении к IPMI сервера. Если адрес не указан, для перехода будет использоваться IP-адрес IPMI. При включении опции "Разрешить проксирование через ihttpd" опция "URL web-интерфейса" становится недоступной;
  • Способ подключения к IPMI — выбор возможен, только если доступны хотя бы два способа:
    • Без проксирования — не использовать возможности модулей;
    • С помощью проксирования через VNC — использовать модуль "Проксирование IPMI через доп. сервер";
    • С помощью проксирования через ihttpd — использовать модуль "Проксирование IPMI через ihttpd".

Подключение Intel AMT к серверу

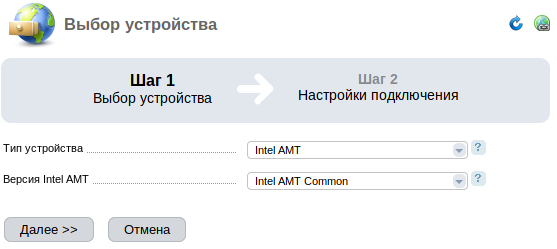

Шаг 1. Выбор устройства


Укажите:

  • Тип устройства — выберите "Intel AMT";
  • Версия Intel AMT — определяет протокол для работы с Intel AMT:
    • Intel AMT Common.

Шаг 2. Настройки подключения

Укажите:

  • IP-адрес Intel AMT — адрес для подключения к Intel AMT;
  • Порт — порт для подключения к Intel AMT;
  • Пользователь — логин пользователя, созданного в Intel AMT;
  • Пароль — пароль для авторизации пользователя Intel AMT.

Подключение сервера к серверу

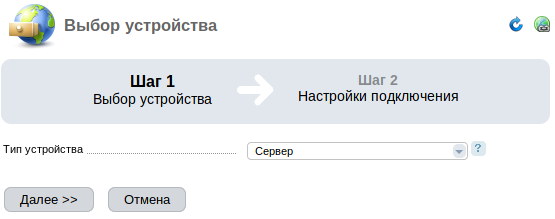

Шаг 1. Выбор устройства


Укажите:

  • Тип устройства — выберите "Сервер".

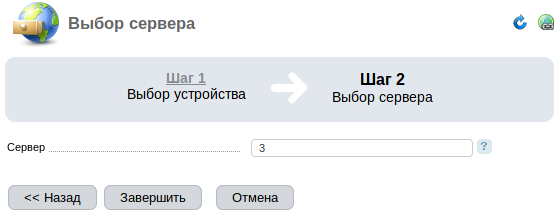

Шаг 2. Настройки подключения


Укажите:

  • Сервер — имя (наклейка) подключаемого сервера.
