Модуль "Пользовательские VLAN"

В статье описаны принципы работы модуля "Пользовательские VLAN" и алгоритм его установки. Модуль позволяет пользователям помещать свои сервера в разрешённые администратором VLAN. Подробнее о VLAN см. в статье VLAN.

Установка и настройка модуля

Нажмите Интеграция → Модули → Установить для установки модуля.

После установки кнопка Установить заменяется на кнопку Настроить.

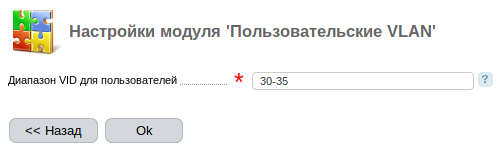

Укажите:

  • Диапазон VID для пользователей — диапазон идентификаторов (VLAN ID) для назначения пользовательским VLAN. Начальный и конечный идентификатор диапазона указываются через дефис, диапазоны указываются через пробел. Например "1-15 29 50 333-400".

Необходимые условия для создания VLAN пользователем:

  1. Пользователь должен иметь права на создание VLAN. Нажмите Главное меню → Пользователи → Права → Вкл. для предоставления прав на управление VLAN.
  2. Для пользователя должно быть указано количество VLAN, которое он может создавать. Количество VLAN указывается при создании пользователя. Для изменения количества VLAN нажмите Главное меню → Пользователи → Изменить и измените поле Количество VLAN.

Использование модуля

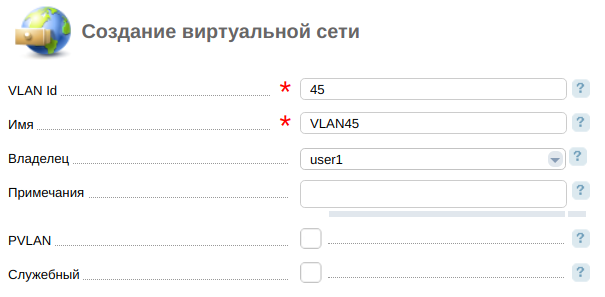

Нажмите Главное меню → Виртуальные сети (VLAN) → Создать для создания VLAN:

Укажите:

  • VLAN Id — числовой идентификатор виртуальной сети. Должен входить в диапазон, указанный в настройках модуля;
  • Имя;
  • Владелец — пользователь, который сможет использовать VLAN на своих серверах. Серверу возможно добавить IP-адрес из VLAN с таким же владельцем или без владельца;
  • Примечания — дополнительная информация;
  • PVLAN — отметить VLAN приватным (Private VLAN);
  • Служебный — отметить VLAN служебным. Такие сети невозможно создать на коммутаторах, добавлять и удалять из членов портов trunk.
