Работа с сетями

Физическая сеть состоит из множества IP-адресов. При этом она включает все без исключений IP-адреса с начального по конечный. Сеть характеризуется адресом и маской. Например, 192.168.0.0/24, где 192.168.0.0 — адрес сети; /24 — префикс маски. Такая сеть включает все адреса с 192.168.0.1 по 192.168.0.254. Как правило, один из адресов сети является шлюзом для остальных. Шлюз — адрес, через который осуществляется получение и передача данных в интернет.

В кластерах с типом настройки сети IP-fabric вы можете использовать адрес шлюза,  адрес сети и широковещательный адрес для назначения устройствам.

Иерархия сетей

Вы можете создавать физические сети двух типов:

• Контейнер — сеть, которая позволяет создавать внутри себя дочерние сети для удобства учёта IP-адресов. IP-адреса такой сети могут занимать только дочерние сети, их нельзя выделять устройствам и пулам;
• Активная — сеть, из которой вы можете выделять пулы IP-адресов и IP-адреса для устройств. Такая сеть не может иметь дочерних сетей.

Потомок сети с типом Контейнер также может иметь тип Контейнер и свои дочерние сети.

Если у сети с типом Контейнер нет ни одного потомка, вы можете сменить тип с Контейнера на Активная при изменении настроек сети. Платформа не поддерживает смену типа сети с Активная на Контейнер.

Если адресное пространство сети B полностью входит в адресное пространство сети-контейнера A, то сеть A является родительской сетью, а B — потомком. Платформа автоматически определяет, является ли созданная сеть потомком или родителем другой сети. Например, если у вас есть сеть 10.16.0.0/16 с типом Контейнер, то созданная сеть 10.16.10.0/24 автоматически станет её потомком.

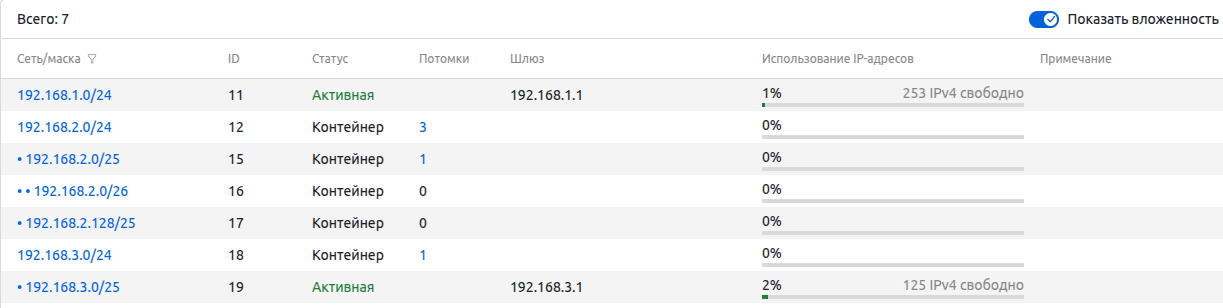

Чтобы увидеть список сетей в иерархическом представлении, перейдите в раздел Сети → Физические сети и нажмите Показать вложенность. После этого:

• все фильтры таблицы будут отключены;
• сети будут отсортированы по иерархии. Например:
  • сети без потомков и родительской сети;
  • родительская сеть 1;
    • дочерняя сеть первого порядка 1;
      • дочерняя сеть второго порядка 1;
    • дочерняя сеть первого порядка 2;
  • родительская сеть 2;

    • дочерняя сеть;
• в столбце Сеть количество точек в каждой строке будет показывать, сколько родительских сетей расположено над сетью в иерархии.

Чтобы увидеть список дочерних и родительских сетей:

1. Перейдите в раздел Сети → Физические сети → нажмите на нужную сеть → Сети.
2. Нажмите Родительские или Дочерние.

Создание физической сети

Чтобы добавить физическую сеть:

1. Перейдите в Сети → Физические сети → Добавить физическую сеть.

2. Чтобы адрес шлюза, адрес сети и широковещательный адрес не были зарезервированы, включите опцию Не занимать служебные IP-адреса.

   Опция работает только в кластерах с типом настройки сети IP-fabric.
3. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, "172.0.0.0/24".

4. Укажите адрес Шлюза для сети.

   При необходимости вы можете использовать в качестве шлюза адрес из другой подсети. Подробнее см. в статье базы знаний Как добавить физическую сеть со шлюзом из другой подсети?
5. Чтобы добавить IP-адреса сети в пул:
   1. Включите опцию Добавить IP-адреса в пул.
   2. В поле Название пула выберите название существующего пула или введите название нового.
   3. Укажите IP-адреса под создание VM. Можно указать отдельный адрес ("1.1.1.1"), адреса по префиксу маски ("1.1.1.1/24") или диапазон адресов ("1.1.1.1-1.1.1.5").
   4. Выберите кластеры, в которых будет использоваться этот пул. Если в кластере используются два сетевых интерфейса, укажите к какой сети относится пул — Основной или Дополнительной.
6. Нажмите кнопку Добавить.

Учёт внутреннего трафика

Вы можете указать кластеры, для которых трафик сети будет считаться внутренним. Внутренний трафик не учитывается в подключённых биллинговых системах. Опция доступна только для кластеров с типом настройки сети "IP-fabric".

Чтобы выбрать кластеры:

1. Перейдите в Сети → Физические сети → выберите нужную сеть → Параметры сети.
2. Выберите Кластеры для исключения трафика.
3. Нажмите кнопку Сохранить.

Резервирование IP-адресов

Вы можете зарезервировать отдельные IP-адреса в сети. VMmanager не будет использовать эти адреса при назначении IP-адресов для ВМ.

Чтобы зарезервировать IP-адрес или подсеть, перейдите в Сети → выберите сеть → кнопка Занять IP-адрес:

1. Выберите, что нужно зарезервировать: IP-адрес или Подсеть.
2. Если нужно зарезервировать IP-адрес, выберите режим:
   • Автоматически — укажите Количество IP-адресов;
   • Задать вручную — введите IP-адреса.
3. Если нужно зарезервировать подсеть, укажите её Префикс.
4. Укажите Доменное имя, для которого будет зарезервирован адрес.
5. Чтобы IP-адрес нельзя было удалить, включите опцию Защитить IP-адреса (подсеть) от случайного удаления.
6. Укажите произвольный Комментарий.
7. Нажмите кнопку Занять IP-адрес (Занять подсеть).

Управление IP-адресами

Чтобы просмотреть все используемые IP-адреса, перейдите в Сети → IP-адреса. Список адресов на этой вкладке вы можете отфильтровать по IP-адресу, физической сети или статусу узла. В столбце Примечание вы можете добавить комментарий к IP-адресу.

Свободные IP-адреса

Чтобы просмотреть свободные адреса в IPv4-сети, перейдите в Сети → выберите сеть → вкладка IP-адреса → вкладка Свободные.

Чтобы проверить свободен ли конкретный адрес или диапазон адресов, нажмите Проверить адреса → введите IP-адрес или диапазон (например, 192.168.1.1-192.168.1.10) → кнопка Найти.

Чтобы найти свободный диапазон IP-адресов, нажмите Найти любые → введите Количество свободных IP-адресов подряд → кнопка Найти.

Вы можете зарезервировать свободные IP-адреса:

1. Если нужно зарезервировать один адрес, выделите строку с этим адресом и нажмите кнопку Занять IP-адрес. Если нужно зарезервировать несколько адресов, выделите строки с нужными адресами и нажмите кнопку занять ip-адреса в шапке таблицы.
2. Укажите Доменное имя, для которого будет зарезервирован адрес.
3. Чтобы IP-адрес нельзя было удалить, включите опцию Защитить IP-адрес от случайного удаления.
4. Введите произвольный Комментарий.
5. Нажмите кнопку Занять IP-адрес.

История действий в сети

Чтобы просмотреть историю действий, перейдите в Сети → нажмите на название сети → История. На странице истории отображается информация о:

• добавлении и удалении IP-адресов;
• изменении доменного имени для IP-адреса.
